随着互联网、大数据的发展和应用，传统的工业数字化有了新的突破，从二维可视化转变成三维可视化。随着物联网技术的成熟，数字孪生火热了起来。2015年之后，世界各国分别提出国家层面的制造业转型战略，国内提出中国制造2025，以及VR/AR、5G等等这些热门技术的出现，带动了各行各业新的技术和产品出世。

我们的开发团队，一直在进行大数据、人工智能项目的研发，从2021年起则开发参与VR/AR的项目研发与应用，也就开始接触3D数字孪生工厂的理念。在这期间进工厂进车间，和车间的人沟通，启动了我们的数字孪生项目之旅。数字孪生，不仅仅是一个对现实世界的复制品，而是通过结合互联网、物联网、大数据、云计算、VR/AR等诸多技术与理念，数字孪生技术才能够大行其道。

数字孪生不仅仅模拟现实世界中工厂产线的物理环境，可将虚拟工厂和实际工厂数据打通，实际工厂产线通过IOT把数据采集上来，在通过某些通信协议，实时传输到虚拟工厂中，模拟现实工厂产线的生产过程，包括设备的运动轨迹、加工的过程，设备信息，加工产品的信息，排产计划等等，跟现实车间一模一样，显示出实际工厂的数据，可达到监控的目的。同样，因为模拟的物理环境一致，可通过真实数据对新建的产线进行仿真，进行大数据分析，得到仿真结果，对新的产线进行优化，提高产线的生产效率和质量。其次，可以打通下行，通过虚拟工厂交互，实时发送操作指令，通实时数据传输，下达操作指令到真实车间，真实车间的数据实时传输到虚拟工厂，这样形成一个操作闭环，达到了远程控制车间生产，这样就形成未来的无人车间。这就是真正意义上的数字孪生。

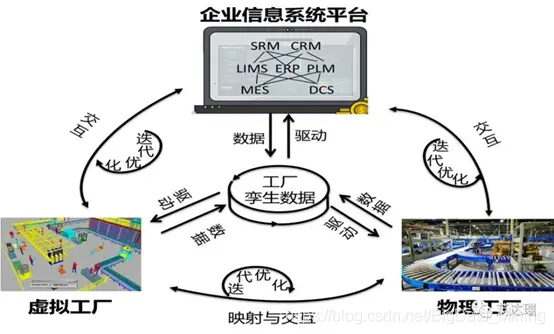

以下图说明：

数字孪生的实现有两个必要条件，即一套集成的软件工具和三维形式表现。数字孪生包括产品数字化，生产工艺流程数字化和设备数字化，各自的专业技术集成为一个数据模型，并将PLM(全生命周期管理软件)，MES（制造执行系统）和TIA（全集成自动化）集成智慧系统平台之下，相关应用系统也可以根据需要被纳入平台，实现价值链数据的整合。

数字孪生模型具有模块化、自治性和连接性的特点。从测试、开发、工艺及运维等角度，打破现实与虚拟之间的藩篱，实现产品在设计与应用过程中全生命周期内生产、管理、连接的高度数字化及模块化。通过将3D建模技术和信息技术有机结合，更和VR/AR/MR深度融合，最终实现身临其境、增强现实的数字孪生的各种应用，形成基于模型的虚拟企业和基于自动化技术的现实应用镜像。

实时三维是数字孪生技术的基础，数字孪生技术将从根本上改变了我们未来实验教学的方式。例如，在PLC教学应用当中，就可以做到：
1.基于PLC实例的数字孪生体在虚拟的空间中开发、设计、评估，支持多人远程协作，提高效率。
2.通过数据孪生应用，在虚拟环境中测试PLC应用的可靠性、稳定性、安全性，通过模拟各种环境进行测试，降低成本和提高效率。
3.结合VR技术，构建PLC产品的孪生体，对产品进行展示，提供线上展示与线下应用的无缝连接。
4.以PLC数字孪生构建数字工厂和生产现场仿真。

基于数字孪生的PLC仿真项目开发方案一般来说，包括以下步骤和关键要点：

1. 需求分析：

– 确定项目的目标和范围。

– 确定需要仿真的PLC系统的类型和规模。

– 确定仿真项目的预算和时间表。



2. 技术选型：

– 选择合适的数字孪生平台和仿真工具，如Simulink、LabVIEW、Unity、Unreal Engine等。

– 选择适当的PLC模拟器和控制器模型。



3. 模型开发：

– 开发PLC系统的数字孪生模型，包括传感器、执行器、逻辑控制等。

– 确保数字孪生模型能够准确地模拟实际PLC系统的行为。



4. 数据采集和集成：

– 集成实际PLC系统的数据采集，以获取实时数据。

– 设置数据通信接口，确保数字孪生模型可以与实际系统通信。



5. 仿真场景设计：

– 设计不同的仿真场景，包括正常运行、异常情况等。

– 确保仿真场景能够覆盖不同的PLC系统操作情况。



6. 仿真测试：

– 运行仿真测试，验证数字孪生模型的准确性。

– 通过模拟实际操作来测试PLC系统的响应。



7. 数据分析和优化：

– 分析仿真数据，检测潜在问题和性能瓶颈。

– 对数字孪生模型进行优化，以提高仿真的精度和效率。



8. 用户界面开发：

– 开发用户界面，使用户能够交互式地进行仿真操作和监控。

– 考虑用户友好性和可视化需求。



9. 培训和文档：

– 为用户提供培训，以确保他们能够正确使用仿真系统。

– 编写详细的文档，包括用户手册和技术文档。



10. 部署和维护：

– 部署数字孪生PLC仿真系统到目标环境。

– 建立定期维护和更新计划，以确保系统的可用性和性能。



11. 监控和改进：

– 监控系统的运行，定期检查数字孪生模型的准确性。

– 根据用户反馈和实际运行情况进行改进和升级。



实际上，数字孪生PLC仿真项目的具体细节和要求可能因项目的规模和复杂性而异，因此需要根据实际PLC应用案例进行具体的规划和开发。此外，必须确保开发团队、PLC教学人员、PLC项目工程师之间的紧密合作。

PLC（可编程逻辑控制器）仿真项目在教学中有广泛的应用，特别是在工程、自动化和控制领域的课程中。以下是一些在教学中应用PLC仿真项目的方式：

1.实验和演示：PLC仿真项目可用于课堂演示和实验，以帮助学生理解实际工业自动化系统的原理。通过仿真，学生可以观察和操作PLC系统，而无需实际硬件。

2.实际案例分析：教师可以使用PLC仿真来呈现实际的工业案例，让学生分析和解决真实世界中的控制问题。这有助于将理论知识应用到实际情境中。

3.故障诊断和维修：通过模拟PLC系统中的故障，学生可以学习诊断问题和维修设备的技能，这对于工程和维护课程非常有用。

4.编程和逻辑设计：PLC仿真允许学生编写和测试PLC程序，以实现各种控制任务。这有助于他们培养编程和逻辑设计的技能。

5.安全培训：在教育领域，安全至关重要。通过PLC仿真，学生可以学习如何在模拟环境中执行危险操作，而不会有真实危险。

6.团队合作：在大型项目中，学生可以组成小组，共同设计和模拟复杂的PLC控制系统，以培养团队合作和项目管理技能。

7.自主学习：PLC仿真工具通常具有用户友好的界面，学生可以自主学习和实验，以加深他们的理解。

8.评估和测验：教师可以创建PLC仿真基础和高级测试，以评估学生的知识和技能。

总之，PLC仿真项目是一种有力的教育工具，可以帮助学生更好地理解控制系统和自动化技术。通过模拟实际情境，学生可以在安全、交互式的环境中获得宝贵的经验。

虚拟数字影片技术，大多来源于VR/AR/MR。在本项目中，我们通过与数字孪生联系紧密的基础技术VR，重现北江边上古栈道上一座石拱桥当年的盛景。

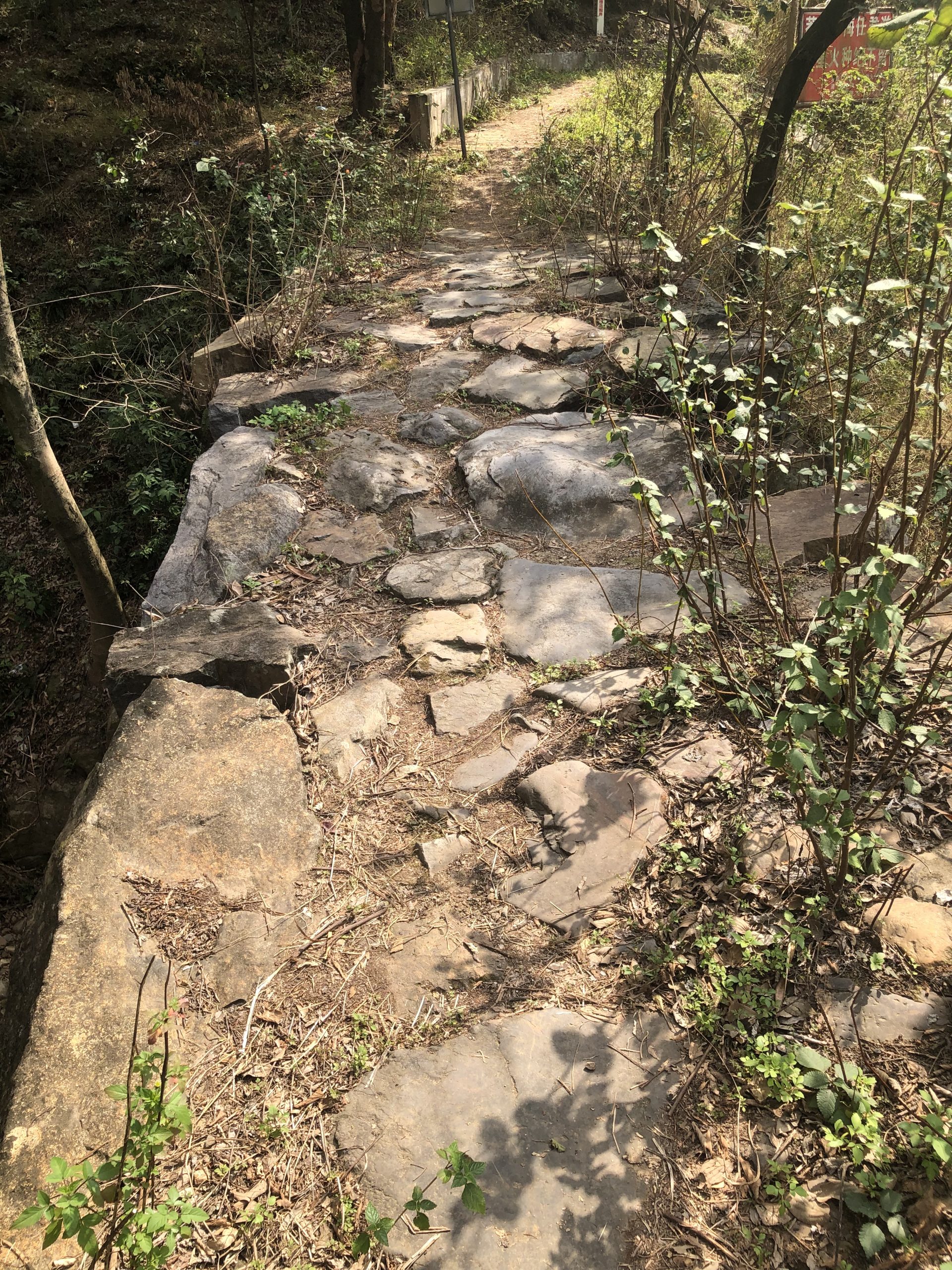

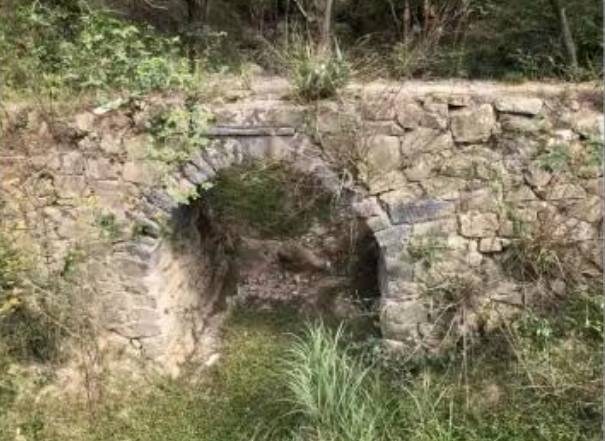

首先，我们来看看这座古桥的现状，古桥现在已经成为了危桥，上面杂草丛生，石头零乱突兀，为安全起见而不允许游人上桥行走。以下是古桥的正面、侧面、以及该桥的介绍。

我们课题组的老师，通过三维建模技术建立了石拱桥、以及周围的花草、树木、岩石等周围的自然环境，再以AI技术实现自然光照的模拟效果，最后则通过虚拟摄像机在虚拟空间中穿行，完成古桥当年盛景的重现。





说到数字技术，我们并不陌生，所谓的数字技术，是一项与电子计算机相伴相生的科学技术。数字技术在电影领域中的运用，给电影带来了技术上和审美上的革新，丰富了电影的美学表达形式，在创造出令人惊叹影像奇观的同时，大大扩展了电影艺术的表现力，丰富了观影者的想象空间与审美体验，创造了一个“超真实”的电影空间。

简单而言，传统的摄影技术是利用胶片摄影机来摄取人类现实生活的世界，因此，电影呈现出来的影像是对现实世界的复制与还原。但随着科学技术的快速发展，信息时代的到来，数字技术已经大规模的运用到电影领域中，与传统的摄影技术相比，数字技术可以创造出一种虚拟的影像奇观。通过数字虚拟技术，我们可以看到一种现实世界中不可能看到的场景，这样的影像不可能在现实世界中找到对应物，它是由计算机合成的“超真实”的空间。因此，数字技术颠覆了传统电影真实性的神话。

最早将数字技术运用到电影中的导演是美国导演乔治·卢卡斯。1977年由他执导的《星球大战》开创了数字技术与电影相结合的先河，此后，尤其是20世纪90年代以来，科学技术迅猛发展，数字技术已被大规模地运用到电影中来，诞生了如《侏罗纪公园》《指环王》《阿凡达》等一系列视觉大片。

利用数字虚拟技术，不仅可以构建现在不存在的场景，更可以构建我们实验室的虚拟仿真应用，包括PLC仿真应用。
